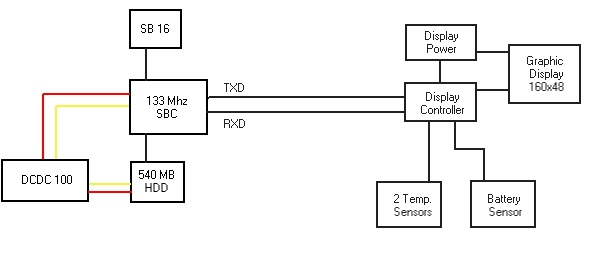

Übersicht Car MP3 Player

















DCDC 100:                   siehe HIER
SBC:                            Single PC Board mit 133MHz AMD K5 Prozessor. VGA, seriell, FDD+HDD Controller etc on Board. Grösse: 18x12 cm
SB16:                           Creative Sb 16 Soundcard
Display Controller:         Atmel 90S8535 Microcontroller mit 7,5 MHz
Display power:              Erzeugt +5V / 1.5A, 8V/0.5A, -8V/0.5A und 2 x 12V/0.2A galvanisch isoliert für den  Audio Galvanic Isolator.

Der Display Controller und der SBC sind via RS232 verbunden.
Die Software auf dem SBC erzeugt die Daten durch auslesen des VGA Grafik Buffers und sendet sie per RS232 an den Display Controller.
Durch drücken einer Taste auf dem Display Panel erzeugt der Display Controller eine Zeichenkette auf der RS232 Schnittstelle. Diese wird auf dem SBC umgewandelt und als Tastatur Taste simuliert.
