Der
Zähler ist rund um den AT90S8515 aufgebaut, welcher die gesamte Steuerung
übernimmt, als Zähler fungiert und Display sowie RS232 steuert.
Zusätzlich
gibt es 4 Vorverstärker/Teiler und ein sekundärgetaktetes Netzteil.
Angezeigt wird auf einem 2x16 hintergrundbeleuchteten LCDisplay.
Bedient
wird der Zähler durch 3 (!) Taster.
Er
kennt folgende Betriebsmodi:
1.
Frequenzzähler mit 4 Eingängen, Torzeit 0.1 oder 1s, 1Hz bis
1.2 GHz
2.
Periodendauermessung mit gleichzeitiger Anzeige der entspr. berechneten
Frequenz.
0.5 Hz - ca. 20kHz
3.
Impulszähler.
4.
Zeitzähler für hh:mm:ss.hs, hand- oder impulsgesteuert.
Die Eingänge besitzen folgende Eigenschaften:
Eingang
A
Eingang B/C
Eingang D
desweiteren gibt es noch einen Link
zum Netzteil.

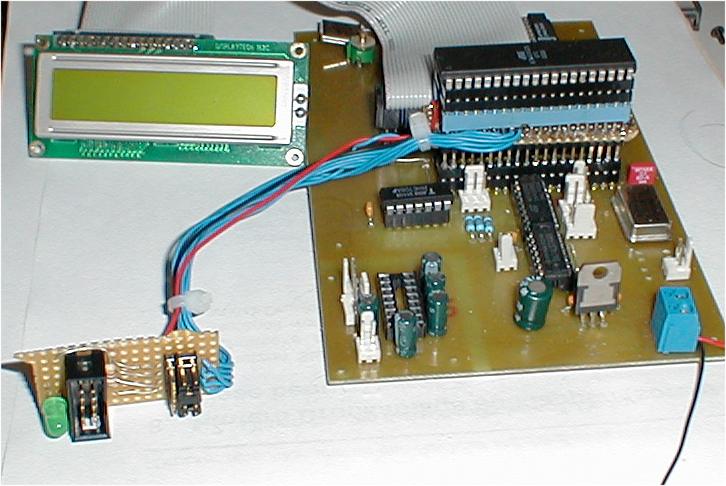

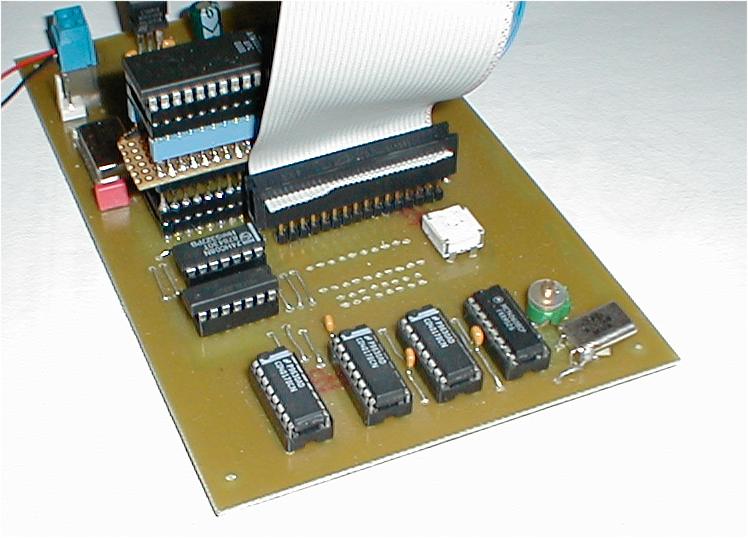

Dies sind Fotos aus dem Eval.Stadium. Der Prozessor sitzt noch auf einem selbstgebauten Programmieradapter.
