Milli-Ohm-Meter





Wer kennt das Problem nicht?
Mal eben den Widerstand messen... Oh... 0.5, 0.6 oder wieviel Ohm hat der eigentlich?
Normale Multimeter geben unter 10 Ohm meist auf, mal ganz davon abgesehen, dass man eher den Kabelwiderstand als das Objekts misst.

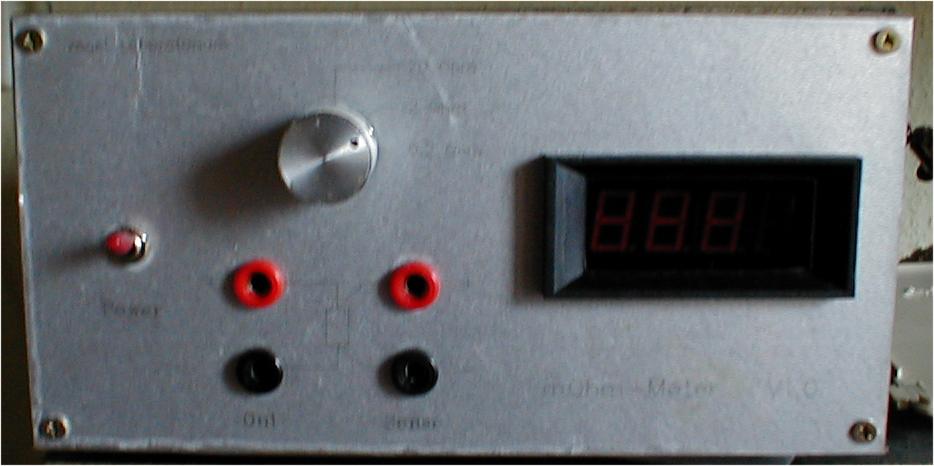

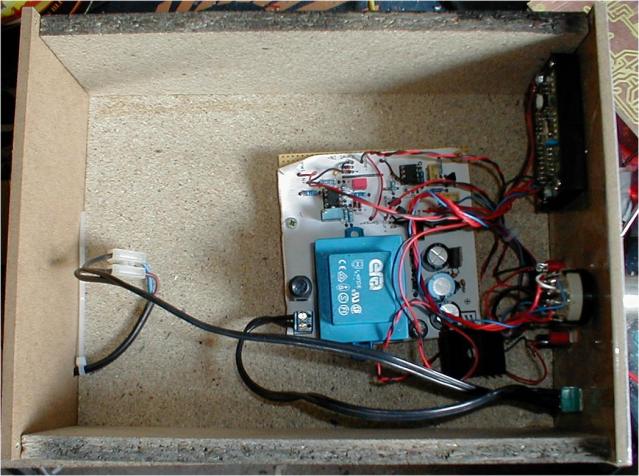

Deswegen habe ich ein Milli-Ohm-Meter in 4-Leiter-Messtechnik gebaut.

Funktionsprinzip:
Man schickt einen genau bekannten Strom durch das Messobjekt und misst die abfallende Spannung.
Bei meinem Gerät fliessen Ströme von 1mA (20-Ohm Bereich) bis 100mA (0.2-Ohm Bereich).
Gemessen wird über ein digitales Einbauinstrument, zuvor wird die Messspannung um den Faktor 10 verstärkt.
Die eigentliche Stromquelle und die Vertärkerstufe/Messinstrument sind vollkommen galvanisch getrennt, sodass
eine echte 4-Leiter-Messung stattfindet.

Durch geeignete Auswahl der Bauelemente konnte ich eine Genauigkeit von ca. 0.1..0.5 % erreichen!
Zum Abgleich ist nur ein genauer Spannungsmesser nötig !


Die Kosten für dieses Gerät betragen etwa 50 DM.






Die Schaltpläne verschicke ich gerne auf Anfrage als EMail.
